Brady i7100 Labor-Etikettendrucker

Labor-Etikttendrucker für bis zu 7.000 Etiketten pro Tag

Der Labor-Etikettendrucker Brady i7100 ermöglicht Präzisionsdrucke von großen Mengen beständiger Laboretiketten und erfüllt damit die hohe Anforderungen in Forschung, Forensik und anderen Bereichen. Drucken Sie schnell und einfach eine Vielfalt an hochwertigen Kennzeichnungsmaterialien für die verschiedensten Anwendungen, wie beispielsweise Etiketten für Röhrchen, Objektträger, Mikrotiterplatten, Helme, konische Gefäße, Gewebekassetten und andere Laborgefäße.

Brady-i7100 Etikettendrucker
Downloads Brady-i7100


Brady-i7100-Menü Brady-i7100 Lieferumfang
Laboretiketten
Brady_i7100 Etiketten-Applikator
Brady_i7100 Etiketten-Applikator
Brady_i7100 Etiketten-Applikator

Zuverlässiger und schneller Druck mit hoher Präzision

Der Brady i7100 Labor-Etikettendrucker ermöglicht einen hervorragenden Präzisionsdruck von großen Etikettenmengen und erfüllt damit höchste Ansprüche an die Kennzeichnung. Druckermerkmale:
• ein leistungsstarker interner Prozessor kann bis zu 7.000 Etiketten pro Tag verarbeiten
• Druckgeschwindigkeit von bis zu 300 mm/Sek.
• gestochen scharfer Druck mit 600 dpi
• hohe Druckgenauigkeit durch mittige Druckausrichtung
• austauschbare Walzen optimieren die Lebensdauer des Druckkopfs
• großes Sortiment an hochwertigen Kennzeichnungsmaterialien

Benutzerfreundlich

Der Brady i7100 Labor-Etikettendruckerverfügt über einen intuitiven Farb-Touchscreen mit übersichtlichen Symbolen, die den einfachen Zugriff auf die Menüs des Druckers ermöglichen. Der Drucker ist mit einem Klappdeckel ausgestattet, der den Platzbedarf verringert und einen schnellen Wechsel von Verbrauchsmaterialien ermöglicht.

Flexible Verbindungsmöglichkeiten

Der Brady i7100 bietet vielfältige Verbindungsoptionen, um Ihre Arbeitsabläufe und Ihre Anforderungen an die Datenübertragung zu unterstützen. Er ist mit zahlreichen Anschlüssen und einer optionalen E/A-Verbindung ausgestattet, sodass der Druck über den programmierbaren Controller, ein Fußpedal, einen Sensor oder ein anderes einfaches Gerät ausgelöst werden kann.

Für den Drucker sind verschiedene Add-On-Lösungen und Zubehörteile erhältlich, die noch mehr Vielseitigkeit und Automatisierungsmöglichkeiten bieten. Dazu zählen verschiedene Etiketten-Schneidsysteme, Aufwickler, Verbindungen sowie Technologien wie „Peel & Present“ zum automatischen Ablösen des Etiketts vom Trägermaterial.

Einfache und intuitive Bedienung

Der Brady i7100 verfügt über Symbole, Tasten und Regler in hellen Farben, damit Anwender schnell und einfach zwischen Bildschirmen navigieren, Druckeinstellungen ändern und den Druckerstatus erkennen können.

Hochwertige Druckköpfe

Der Brady i7100B ist mit einem hochwertigen, präzisionsgefertigten Druckkopf mit einer Beschichtung ausgestattet. Er eignet sich ideal zum Drucken von kleinen Grafiken und Schriftarten auf Typenschildern, hitzebeständigen Polyimid-Materialien und anderen hochleistungsfähigen Spezialmaterialien. Die Druckköpfe werden automatisch von der CPU erkannt und kalibriert. Wichtige Daten werden direkt im Druckkopf gespeichert, beispielsweise Betriebsleistung, maximale Betriebstemperatur und Wärmeleistung. Die Daten können direkt vor Ort ausgelesen werden.

Das richtige Etikettenmaterial für jede Anwendung

Der Brady i7100 unterstützt mehr als 100 Etikettenmaterialien, 3.000 Standardetiketten, mehr als 40 Spezialfarbbänder und kundenspezifische Materialien. Er kann praktisch jedes Etikettenmaterial bedrucken – von einfachen Etiketten bis hin zu Spezialmaterialien für die Stickstofflagerung..

Zu den Etikettenmaterialien zählen unter anderem:

• Laboretiketten für Röhrchen, Gewebekassetten, Objektträger, Mikrotiterplatten und Halme
• Laboretiketten für allgemeine Laborgeräte und sonstige Behälter und Flaschen.
• Inventar- und Bauteiletiketten, Typenschilder und vorgedruckte Etiketten und vieles mehr.

Bewährte Qualität. Alle unsere Produkte werden vor der Lieferung gründlich getestet, um sicherzustellen, dass sie den hohen Qualitätsstandards erfüllen. Die Etikettenmaterialien sind zuverlässig und beständig, da sie im Brady-eigenen Betrieb entwickelt und im Rahmen der Forschung und Entwicklung strengen Tests unterzogen werden.

Compliance mit Industriestandards. Das Brady-Umweltmanagementsystem erfüllt die Vorgaben der Norm ISO 14001:2004 in Bezug auf das Management von Umweltrisiken bei Entwicklung, Fertigung und Vertrieb unserer Produkte. Das Brady-Qualitätsmanagementsystem erfüllt die Vorgaben der Norm ISO 9001:2008 in Bezug auf Entwicklung, Fertigung, Vertrieb sowie Reparatur unserer Produkte und Materialien.

Großes Sortiment an Laboreiketten. Die Laboretiketten wurden speziell für den Einsatz im Laborbereich entwickelt im Hinblick auf weltweit führende Forschungseinrichtungen für Biotechnologie, Landwirtschaft, Umwelt und Forensik.
Diese Kennzeichnungslösungen gewährleisten eine einfache Probenidentifikation mithilfe von Etiketten, die während der gesamten Lebensdauer unversehrt bleiben. Unsere speziell entwickelten Laboretiketten bleiben stets gut leserlich an Ort und Stelle, egal, ob sie hohen Temperaturen ausgesetzt oder eingefroren werden.


Automatisierte Röhrchen-Kennzeichnung

Automatisieren Sie die Ampullen- und Röhrchen-Kennzeichnung, um die Leistung Ihres Labors zu erhöhen. In Verbindung mit unserem Brady i7100 Labor-Etikettendrucker druckt und appliziert der Applikator für Ampullen- und Röhrchenetiketten in Sekundenschnelle Etiketten für Ampullen und Röhrchen und verschafft Wissenschaftlern so mehr Zeit, sich zentralen Aufgaben zu widmen.

Erhöhen Sie die Leistung Ihres Labors: Drucken und applizieren Sie Etiketten in Sekundenschnelle auf verschlossenen und unverschlossenen Röhrchen mit einem Durchmesser von 10 bis 17 mm und einer Länge von 38 bis 105 mm. Gekennzeichnete Röhrchen können manuell entnommen oder automatisch in eine Ablage ausgeworfen werden. Starten Sie den Druckvorgang über ein Fußpedal, einen Sensor oder einen programmierbaren Controller.

Beständige Probenetiketten: Während der gesamten Probenverarbeitung und -aufbewahrung bleiben unsere spezialisierten Laboretiketten befestigt und intakt. Unsere Etiketten verblassen und verwischen bei Kontakt mit üblichen Laborchemikalien nicht, wenn sie mit den speziell entwickelten Tinten von Brady gedruckt werden.

Einfache Gestaltung Ihrer Etiketten: Gestalten Sie schnell Etikettenvorlagen für Probenbehälter mit den Brady Workstation- Suite-Apps für die Laborkennzeichnung. Importieren Sie Daten aus Excel, erstellen Sie Barcodes und fügen Sie für den Menschen lesbare Informationen mit nur wenigen Klicks hinzu.

• Drucken von kleinen Etiketten ab 4 mm ultrascharf mit hoher Genauigkeit
• Dank der Abziehfunktion werden die Etiketten automatisch vom
   Trägermaterial abgezogen
• Der im Lieferumfang enthaltene Applikator für Ampullen- und Röhrchen-
   etiketten appliziert (beklebt) in sekundenschnelle Etiketten für Ampullen
   und Röhrchen und verschafft Wissenschaftlern so mehr Zeit, sich
   zentralen Aufgaben zu widmen
• Die Brady Workstation LAB-Suite ist im Lieferumfang enthalten. Nutzen Sie
   die Software-Suite für die Laborkennzeichnung, die integrierte Anwendungs-
   vorlagen für Etiketten mit Textvorgaben oder Optionen für frei gestaltbare
   Etiketten beinhaltet.

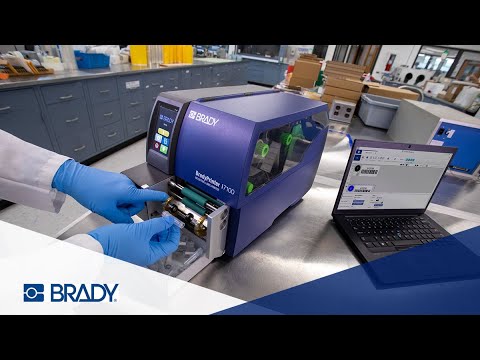

Schauen Sie sich das nebenstehende Video an, um zu verstehen, wie der Brady i7100 mit automatischer Applikation im Labor arbeitet.

Brady-Workstation ür die Erstellung von Laboretiketten



Brady Workstation für die Sicherheits- und Gebäudekennzeichnung

• Einzeln erhältliche Software-Applikationen und Software-Suites
• Individuelle Etiketten mit Grafiken und Barcodes.
• Software-App "Express-Design Schilder" zum Erstellen von normenkonformen Sicherheitsschildern
• Software-App "Rohrmarkierung" (zum Zeitpunkt der Einführung) zum Erstellen von kundenspezifischen Rohrmarkierern
• Inkl. Software-App "Benutzerdefinierter Designer" - Ausgehend von einer leeren Arbeitsfläche können Daten, Barcodes, QR-Codes und
vieles mehr importiert werden
• Erstellen von benutzerspezifischen Sicherheitsschildern, Rohrmarkierern, ANSI-Schildern, Lockout-Anhänger, GHS-Etiketten,
• Software-App "CLP/GHS-Etiketten" - zum Erstellen von normenkonformen CLP-Etiketten in beliebiger Größe
• Software-App "Lockout-Verfahren" zum Erstellen von individuellen Anleitungen für Lockout-Tagout Verfahren, die direkt vor Ort
angebracht werden können
• Erstellen von benutzerspezifischen Etiketten, Anhänger, Typenschildern usw.
• Viele weitere Software-Applikationen und Suiten erhältlich.
Link zur Brady Workstation mit allen Software-Apps

Brady i7100 Labor-Etikettendrucker auf einen Blick


1. Zweiteilige Klappabdeckung
Die zweiteilige Abdeckung aus schlagfestem Kunststoff wird beim Öffnen geklappt. Dies reduziert den Platzbedarf im Vergleich mit einer einteiligen Abdeckung um 23 %. Mithilfe des Panoramafensters können Sie den Materialverbrauch einfach überprüfen.

2. Bedienfeld mit Farb-Touchscreen
Anpassungen können schnell und einfach über das intuitive Menü vorgenommen werden, das einfach verständliche Symbole enthält.

3. Stabiles Metallgehäuse
Im Gussverfahren aus Aluminium gefertigt. Alle Komponenten sind sicher darauf befestigt.

4. Abziehfunktion (nur Modell mit Abziehvorrichtung)
Das Etikett wird mithilfe der Abziehschiene vom Trägermaterial entfernt. Beim Drucken und Anbringen wird dank der angetriebenen Aufwickel- und Druckwalzen eine hohe Genauigkeit erzielt.

5. Anschluss für Zubehörgeräte
Der Schneider und die Abziehsensoren können mit einer einzelnen Schraube an diesem Anschluss befestigt werden.

6. Halter für Farbband
Die dreiteiligen Befestigungswellen gewährleisten eine sichere Positionierung des Farbbandkerns und ermöglichen das schnelle und einfache Wechseln des Farbbands.

  Brady-i7100 Erläuterungen

7. Halter für Etikettenrolle
Der gefederte Randsteller sorgt bei der Materialzufuhr für eine gleichmäßige Spannung und damit für eine hohe Druckgenauigkeit. Für schwere Rollen mit Kerndurchmessern von 76 oder 100 mm wird ein Adapter empfohlen.

8. Interner Aufwickler (nur Modell mit Abziehvorrichtung)
Etiketten oder Trägermaterialien mit oder ohne Pappkern können intern wieder aufgewickelt werden. Die dreiteilige Befestigungswelle ermöglicht eine einfache Materialentnahme.

9. Mittig ausgerichtete Materialzufuhr
Die mittige Ausrichtung minimiert die Faltenbildung des Farbbands und wird für das Drucken von (sehr kleinen) Etiketten und Endlosmaterialien bevorzugt.

10. Kipphebel mit integriertem Knopf für die Materialführung
Der gefederte Arm, dessen Walzen mit Teflon beschichtet sind, mindert die Spannung bei Beginn des Druckvorgangs und verbessert die Druckgenauigkeit. Mit dem Drehknopf lassen sich die Materialführungen an die Breite des Materials anpassen.

11. Antistatik-Bürste
Elektrostatische Aufladung wird nach dem Drucken abgeleitet. Bei den Druckern in Standardausführung ohne Abziehvorrichtung ist diese Bürste bereits vorinstalliert. Wird mithilfe des mit dem Drucker gelieferten Inbusschlüssels mit einer einzelnen Schraube befestigt.

12. Hochleistungsfähige Druckköpfe
Die Druckköpfe werden automatisch von der CPU erkannt und kalibriert. Wichtige Daten werden direkt im Druckkopf gespeichert, beispielsweise Betriebsleistung, maximale Betriebstemperatur und Wärmeleistung.

13. Vor Ort austauschbare Walzen
Mit dem mitgelieferten Inbusschlüssel lassen sich die Walzen ganz einfach entnehmen und austauschen.

14. Seitlicher USB-Anschluss
Zur Installation eines Wartungs- oder Speichersticks.

Druckerspezifikationen

DRUCKER
Beschreibung Brady i7100 Labor-Etikettendrucker
Lieferumfang Drucker, Netzkabel, 2 leere Farbbandkerne, 1 USB-Kabel, 1 Produkt-CD mit Druckertreiber, Benutzerhandbuch, Konfigurations- und Einrichtungshandbuch in Englisch, gedrucktes Benutzerhandbuch in Englisch.
Druckgeschwindigkeit bis zu 300 mm/Sek.
Speicherkapazität 256 MB RAM, 50 MB IFFS Flash, SD-Karte, Steckplatz für 512 GB
Farbdruck Einfarbig
Unterstützte Sprachen Arabisch (Ägypten), Bulgarisch, Kroatisch, Tschechisch, Dänisch, Niederländisch, Englisch, Finnisch, Französisch, Deutsch, Griechisch, Ungarisch, Italienisch, Litauisch, Mazedonisch, Norwegisch, Persisch (farsi), Polnisch, Portugiesisch, Rumänisch, Russisch, Serbisch, Slowenisch, Spanisch, Schwedisch, Türkisch
Gewicht 10 kg
Abmessungen 252 x 288 x 360 mm BxTxL
Betriebestemperatur 0°c - 40°C
Luftfeuchtigkeitsbereich 10%-80% (nicht kondensierend)
Temperaturbereich Lagerung 0°C - 65°C
Luftfreuchtigkeit Lagerung 20%-80% (nicht kondensierend)
Gewährleistung vom Hersteller 2 Jahre
DISPLAY
Display Farb-Touchscreen
Auflösung 272 x 480 px (dpi)
Bildschirmanzeige Digitale Uhr, USB-Slave Status, Datenempfang, verbleibendes Farbband, WLAN-Signalstärke, USB-Stick eingesetzt, Ethernet-Status, Bluetooth-Status, SD-Speicherkarte eingesetzt, Datenaufzeichnung, verbleibende Materialmenge
SCHRIFTARTEN / GRAFIKEN / SYMBOLE
Systemschriften 5 Bitmap-Schriften inkl. OCR-A, OCR-B und 3 Vektor-Schriften Swiss 721, Swiss 721 Bold und Monospace 821 intern vorhanden, ladbare TrueType-Fonts
Barcodes Code 39, Code 93, Code 39 Full ASCII, Code 128 A, Code 128 B, Code 128 C, EAN 8, EAN13, EAN/UCC 128/GS1-128, EAN/UPC, FIM, HIBC, Interleaved 2/5, Identcode und Leitcode der Deutschen Post AG, Codabar, JAN8, JAN 13, MSI, Plessey, Postnet, RSS14, UPC A, UPC E, UPC E0 2D- und gestapelte Barcodes: Aztec, Codablock F, DataMatrix, PDF417, Micro PDF417, UPS MaxiCode, QR-Code, RSS 14 (gekürzt, begrenzt, gestapelt und gestapelt/omnidirektional), EAN/GS1 DataMatrix, GS1 DataBar. Alle Codes sind hinsichtlich Höhe, Modulbreite und Verhältnis flexibel. Ausrichtung 0°, 90°, 180°, 270°.
SOFTWARE / VERBINDUNGSMÖGLICHKEITEN
Anschlussoptionen USB, Seriell, Parallel, Ethernet
Software-Kompatiblität CodeSoft, Brady-Workstation
Programmiersprache ABC Basic Compiler, Database Connector, Jscript, ZPL-Emulator, SAP-Integration
COMPLIANCE
Zulassung CE, FCC class A, CB, CCC, UL
NETZTEIL
Stromversorgung AC-Adapter
Versorungsspannung 110-240 Volt
MATERIALIEN
Format Materialien und Farbband separat erhältlich
Druckmedien Endlosbänder + vorgestanzte Etiketten
Kompatible Medien Alle Brady-Etiketten mit der Anfangsbezeichnung THT-, XTHT- und BPT-, BradyTag Anhänger HSNX-, Heatex Kabelmarkierer HCM-, DuraSleeve Einsteckschilder BPTRDS-, PermaSleeve Schrumpfschläuche PS-, LSZH- und HX-
Kundenspezifische Etiketten Ja
Min. Etikettenbreite 4 mm
Max. Etikettenbreite 110 mm
Min. Trägermaterialbreite 9 mm
Max. Trägermaterialbreite 114 mm
Max. Druckbreite 105,7 mm
Max. Etiketten pro Tag 7.000

Drucker, Sets und Zubehör

Etikettendrucker Brady i7100, mittig ausgerichtet, Standardausführung.
Mit einer Druckauflösung von 300 dpi oder 600 dpi. Ideal geeignet zum Bedrucken von Etiketten, Anhängern und Endlosmaterialien auf Rollen oder in Fächerfaltung. Die Ausführung mit 600 dpi eignet sich optimal zum Drucken von kleinen Schriftarten und Barcodes. Das Material wird über die integrierte Abreißkante abgetrennt. Vor Ort installierbare automatische Schneider sind optional erhältlich.

Best.-Nr. Art.-Nr. Beschreibung
i7100-300-EU 149046 Brady i7100 Labor-Etikettendrucker, 300 dpi, EU-Version mit Brady Workstation BASIC 1-Platz-Version (eingeschränkte Version der LAB-Suite, ohne Barcodefunktion und andere Erweiterungen)
i7100-300-EU+LAB 306880 Brady i7100 Labor-Etikettendrucker, 300 dpi, EU-Version mit Etiketten-Software Brady Workstation LAB-Suite (1-Platz-Version)
i7100-600-EU 149047 Brady i7100 Labor-Etikettendrucker, 600 dpi, EU-Version mit Brady Workstation BASIC 1-Platz-Version (eingeschränkte Version der LAB-Suite, ohne Barcodefunktion und andere Erweiterungen)
i7100-600-EU+LAB 306886 BBrady i7100 Labor-Etikettendrucker, 600 dpi, EU-Version mit Etiketten-Software Brady-Workstation LAB-Suite (1-Platz-Version)

Brady i7100, mittig ausgerichtet, Ausführung mit Abziehvorrichtung.
Mit einer Druckauflösung von 300 dpi oder 600 dpi. Dieses Modell bietet neben den Funktionen des Standardmodells die Möglichkeit, gedruckte Etiketten automatisch vom Trägermaterial abzulösen, wobei das leere Trägermaterial über die integrierte Abziehleiste intern wieder aufgewickelt wird. Gedruckte Etiketten können mithilfe der optionalen Führungsschiene intern wieder aufgewickelt werden.

Best.-Nr. Art.-Nr. Beschreibung
i7100-300-P-EU 149049 Brady i7100, 300 dpi, EU-Version mit Abziehfunktion, mit Brady Workstation BASIC 1-Platz-Version (eingeschränkte Version der LAB-Suite, ohne Barcodefunktion und andere Erweiterungen)
i7100-300-P-EU + LAB 197354 Brady i7100, 300 dpi, EU-Version mit Abziehfunktion, inkl. Etiketten-Software Brady Workstation LAB-Suite (1-Platz-Version)
i7100300P-EULABVLA 307658 Brady i7100 mit Abziehfunktion und Applikator für Ampullen- und Röhrchenetiketten, 300 dpi, EU-Version mit Etiketten-Software Brady Workstation LAB-Suite (1-Platz-Version)
i7100-600-P-EU 149052 Brady i7100, 600 dpi, EU-Version mit Abziehfunktion, mit Brady Workstation BASIC 1-Platz-Version (eingeschränkte Version der LAB-Suite, ohne Barcodefunktion und andere Erweiterungen)
i7100-600-P-EU + LAB 197356 Brady i7100, 600 dpi, EU-Version mit Abziehfunktion, inkl. Etiketten-Software Brady Workstation LAB-Suite (1-Platz-Version)
i7100600P-EULABVLA 307659 Brady i7100 mit Abziehfunktion und Applikator für Ampullen- und Röhrchenetiketten, 600 dpi, EU-Version mit Etiketten-Software Brady Workstation LAB-Suite (1-Platz-Version)


Walzen für Etikettendrucker Brady-i7100

Walzen für Etikettendrucker Brady-i7100

Vor Ort austauschbare Walzen

Mit dem mitgelieferten Inbusschlüssel, der sich in der Nähe des Druckkopfhebels befindet, lassen sich die Walzen ganz einfach entnehmen und austauschen.

• Verwenden Sie eine grüne Kunstgummi-Beschichtung, um eine optimale Druckgenauigkeit zu erzielen und um bei
  Verwendung von schmalen Materialien die Abnutzung des Druckkopfs zu verringern.
• Verwenden Sie eine schwarze Silikongummi-Beschichtung, um die Abnutzung des Druckkopfs zu verringern. Diese
  Beschichtung eignet sich jedoch nur für einfache Kennzeichnungsmaterialien.

Verwenden Sie immer ein Farbband, das etwas breiter als das Material ist, um zu verhindern, dass das Material die ungeschützte Oberfläche des Druckkopfs berührt. Reinigen Sie die Walzen regelmäßig mit IPA-Reinigungstupfern (PCK-6). Tauschen Sie Walzen aus, die Anzeichen von Abnutzung und Verschleiß zeigen.

Best.-Nr. Art.-Nr. Farbe Beschreibung
i7100-PR-25mm 149048 Grün 25 mm Walze mit Kunstgummi-Beschichtung
i7100-PR-50mm 149055 Grün 50 mm Walze mit Kunstgummi-Beschichtung
i7100-PR-80mm 149054 Grün 80 mm Walze mit Kunstgummi-Beschichtung
i7100-PAR-120mm 149051** Grün Aufwickelwalze (120 mm) mit Kunstgummi-Beschichtung
i7100-PR-120mm 149043* Grün Walze (120 mm) mit Kunstgummi-Beschichtung
i7100-PRS-120mm 149044 Schwarz Walze (120 mm) mit Silikongummi-Beschichtung
*Mit dem Drucker gelieferte Standardwalze.
**Nur für Druckermodelle mit Abziehvorrichtung geeignet.

Schneiden

Zwei Schneider sind erhältlich, die das Material entweder vollständig durchschneiden oder perforieren, damit es später manuell getrennt werden kann. Auch beide Schnittarten sind möglich. Die Schneider können einfach an der Vorderseite des Druckers eingebaut werden. Mit dem Inbusschlüssel wird die graue Gehäuseabdeckung unten an der Vorderseite entfernt, damit das Zubehör mit Schrauben am Drucker befestigt werden kann. Spezialmaterialien sind in unterschiedlichen Stärken und Ausführungen erhältlich. Sie sollten das Material stets testen, um sicherzustellen, dass das Schnittverhalten Ihre Anforderungen erfüllt.

Perforationschneider und automtischer Schneider

Perforationsschneider PCU400
Vollständiges Durchschneiden oder Perforieren von Endlosmaterialien wie Schrumpfschläuchen zum späteren Trennen per Hand. Testen Sie die Eignung für Ihre spezifische Anwendung.

Automatischer Schneider CU400 mit Fach
Vollständiges Durchtrennen von Papieretiketten, selbstklebenden Etiketten, einigen Anhängern und Schrumpfschläuchen. Testen Sie die Eignung für Ihre spezifische Anwendung. Das Fach bietet Platz für ca. 50 Etiketten mit durchschnittlicher Stärke und einer maximalen Etikettenhöhe von 100 mm.

Best.-Nr. Art.-Nr. Beschreibung
i7100-CUTTER-TRAY 149069 Schneider CU400 mit Fach
i7100-PERF-CUTTER 149078 Perforationsschneider PCU400

Schnittstellen und Verbindungsoptionen

Der Brady i7100 Labor-Etikettendrucker bietet vielfältige Verbindungsoptionen, um Ihre Arbeitsabläufe und Ihre Anforderungen an die Datenübertragung zu unterstützen. Er ist mit zahlreichen Anschlüssen und einer optionalen E/A-Verbindung ausgestattet und lässt sich deshalb einfach in Ihre Systeme integrieren.

Etikettenauswahl – E/A-Box
Über einen Haupt-Controller (beispielsweise PLC) können 32 verschiedene Etiketten von der Speicherkarte ausgewählt werden. Mithilfe der E/A-Box kann der Drucker einfache PLC-Steuerungsprozesse mit 4 Ein- und Ausgängen über die ABC-Programmierung erkennen. Im Drucker müssen eine E/A-Schnittstelle und ein E/A-Anschluss installiert sein.
Best.-Nr. Art.-Nr. Beschreibung
i7100-IO-LABEL-BOX 149071 Etikettenauswahl, E/A Box
i7100-IO-CONNECTOR 149073 E/A-Schnittstellenanschluss, SUB-D, 25-pol.
i7100-IO-INTERFACE 149077 E/A-Schnittstelle
i7100-BT-USB-ADAPT 149080 Bluetooth USB-Adapter
i7100-WLAN-EXANT 149131 i7100 USB-WLAN-Stick mit externer Antenne

E/A-Schnittstelle
Ermöglicht die Bedienung des Druckers über ein externes Gerät, beispielsweise über einen Sensor, ein Fußpedal oder einen PLC. Wird in Verbindung mit einem E/A-Schnittstellenanschluss verwendet. Wird vom technischen Support von Brady an der Rückseite des Druckers installiert.

E/A-Schnittstellenanschluss, SUB-D, 25-polig
Ein 25-poliger Anschluss mit Schraubenschelle überträgt alle Steuersignale an die E/A-Schnittstelle. Wird in Verbindung mit der E/A-Schnittstelle verwendet. Wird vom technischen Support von Brady an der E/A-Schnittstelle installiert.

USB-WLAN-Stick
Zur Installation an den USB-Anschlüssen an der Rückseite des Druckers. 802.11b/g/n mit 2,4 GHz + 802.11a/n/ac mit 5 GHz.


Sonstiges Zubehör

Die Druckköpfe und Walzen sollten häufig gereinigt werden, um die Abnutzung des Druckkopfs zu minimieren und sowohl die Druckauflösung als auch die Lebensdauer des Druckkopfs zu maximieren. Mit IPA-Reinigungstupfern können Staub und Klebstoffrückstände von den Sensoren und anderen Oberflächen im Drucker entfernt werden. Mit jedem Drucker wird standardmäßig ein Inbusschlüssel geliefert, mit dem die Walzen ausgetauscht, Schneider, Sensoren und Schienen eingebaut und andere Druckerkomponenten angepasst werden können.

IPA-Reinigungstupfer

Fusselfreie, synthetische Reinigungstupfer zum Reinigen der Walzen, Schienen und Druckköpfe. Paket mit 50 einzeln verpackten Reinigungstupfern.

Best.-Nr. Art.-Nr. Beschreibung
PCK-6 133251 Drucker-Reinigungsset für Thermotransferdrucker
i7100-ANTI-S-BRUSH 149070 Antistatik-Bürste
i7100-ADAPTER-100 149132 i7100-Adapter für Etikettenrollen mit einem Innenkerndurchmesser von 100 mm und einem Außendurchmesser von 180 mm


Aufwickelvorrichtung

Führungsschiene zum Aufwickeln von Etiketten

Nur für Druckermodelle mit Abziehvorrichtung! Zum internen Aufwickeln der gedruckten Etiketten ohne Abziehen (für Materialien mit einer Breite von bis zu 120 mm). Diese Schiene führt die gedruckten Etiketten in einem sicheren Winkel zurück in den Drucker, wo sie aufgewickelt werden. Diese Schiene wird mit einer einzelnen Schraube anstelle der Abziehschiene eingebaut, die bei Druckern mit Abziehvorrichtung standardmäßig vorhanden ist.

Best.-Nr. Art.-Nr. Beschreibung
i7100-PAR-120mm 149051 Aufwickelwalze (120 mm) mit Kunstgummi-Beschichtung)
i7100-RG400-PLATE 149074 Führungsschiene zum Aufwickeln RG400


Etikettenausgabe (nur für Drucker mit konfigurierter Abziehfunktion)

Die Etiketten können mit den „Peel & Present“-Sensoren ausgegeben werden. Beim Standardmodell mit Abziehvorrichtung kann das Etikett automatisch abgelöst werden. Durch einen manuellen Tastendruck wird das nächste Etikett zugeführt, und das leere Trägermaterial wird intern aufgewickelt. Wenn die Spendelichtschranke eingebaut wird, stehen zusätzliche Funktionen zur Verfügung, um nach dem Abziehen automatisch das nächste Etikett zuzuführen.

Brady-i7100 Etikettendrucker

Spendelichtschranke PS1000MP
Wenn die Standard-Abziehschiene installiert ist, erkennt dieser Sensor das Entfernen des Etiketts und führt automatisch das nächste Etikett zu, ohne dass dazu eine Taste auf dem Bedienfeld gedrückt werden muss. Wird mithilfe des Inbusschlüssels mit einer einzelnen Schraube anstelle der grauen Abdeckung unten links an der Vorderseite angebracht.

Abreißkante
Kann in einem Drucker mit Abziehvorrichtung anstelle der standardmäßig installierten Abziehschiene eingebaut werden, wenn der Drucker nur für einfache Druckfunktionen verwendet wird (kein Abziehen oder internes Aufwickeln). Auch als Ersatz- Abreißkante für Standarddrucker ohne Abziehvorrichtung erhältlich.

Erweiterte Abziehschiene
Zum Abziehen von Etiketten mit starkem Klebstoff oder sehr dickem Trägermaterial, wodurch das Entfernen erschwert wird. Etikettenvorschub erfolgt nur über die Drucktaste am Bedienfeld des Druckers (nicht für den Einsatz mit der Spendelichtschranke geeignet). Diese Schiene wird mit einer einzelnen Schraube anstelle der Abziehschiene eingebaut, die bei Druckern mit Abziehvorrichtung standardmäßig installiert ist.

Best.-Nr. Art.-Nr. Beschreibung
i7100-PS1000MP 149072 Spendelichtschranke PS1000MP
i7100-PS900 149075 Spendelichtschranke PS900
i7100-PPLTEXT-410 149135 i7100 Erweiterte Abziehschiene DP410

Applikatoren

Zur Integration in Fertigungsanlagen kann der Drucker mit mehreren Applikatoren kombiniert werden, je nachdem, ob die Etiketten auf Pressen, Rollen, zylindrischen Objekten usw. angebracht werden sollen. Bei druckempfindlichen Produkten kann das Etikett durch Anwenden von Luft leicht aufgebracht werden. Kontaktieren Sie uns, wenn Sie weitere Informationen wünschen.
